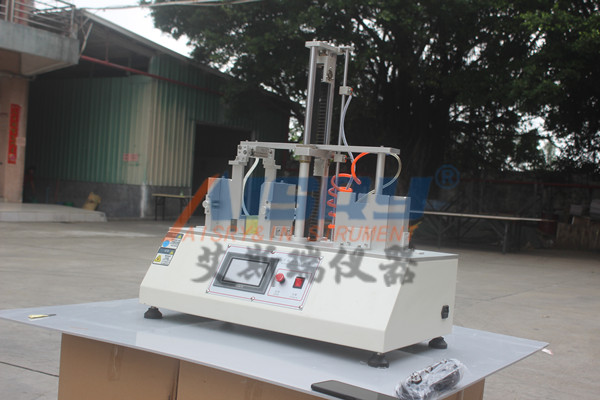

觸摸屏跌落測試機設計原理是升降氣缸帶動上夾(氣指)下降夾住手機，抬起釋放氣指，讓手機自由下落。此時，雙作用氣缸回縮，將手機推到上夾鉗能夾緊的位置，升降氣缸帶動上夾鉗(氣指)下降夾緊并抬起手機，使手機自由下落，如此循環，直至設定次數。
特點:
能自動停止跌落設定次數的表面材料:鋁，厚度12mm。在下落位置使用六個復位氣缸。提示功能:可設定按鍵次數的定值，并可自動停止測試。該機采用日本SMC無桿氣缸作為手機升降的驅動源，配合精密雙作用氣缸進行歸位動作，經久耐用。可以實現手機等產品的反復跌落，測試產品從一定高度跌落的抗沖擊性能；由于采用氣動元件和專制控制方式，大大提高了測試速度和一致性；動作程序控制采用日本松下LCD觸摸屏+PLC可編程控制器；獨立計數，達到設定次數后自動停止測試。
技術參數:
1.型號:ASR-5618B
2.同時摔手機:1 /2套
3.允許的樣品重量:2千克(大)
4.墜落高度:60-150毫米
5.測試速度范圍:6 ~ 20次/分鐘
6.PLC控制器和觸摸屏:1套
7.機器尺寸:W420*H950*D370mm
8.機器重量:約40千克
9.氣源:≥0.5Mpa10，電源:AC 220V或按規定。
備注:生產部分與主體是一體的。5.主要配置。
1.一個觸摸屏和一個PLC。
2.升降缸:1套/2套(SMC)
3.夾緊和推進油缸:2 /4 (SMC)
4.機械手指:2 /4 (SMC)
本機適用于手機、聽筒、對講機、MP3、CD、電子詞典等小型電子消費品的反復跌落。
